Детали:

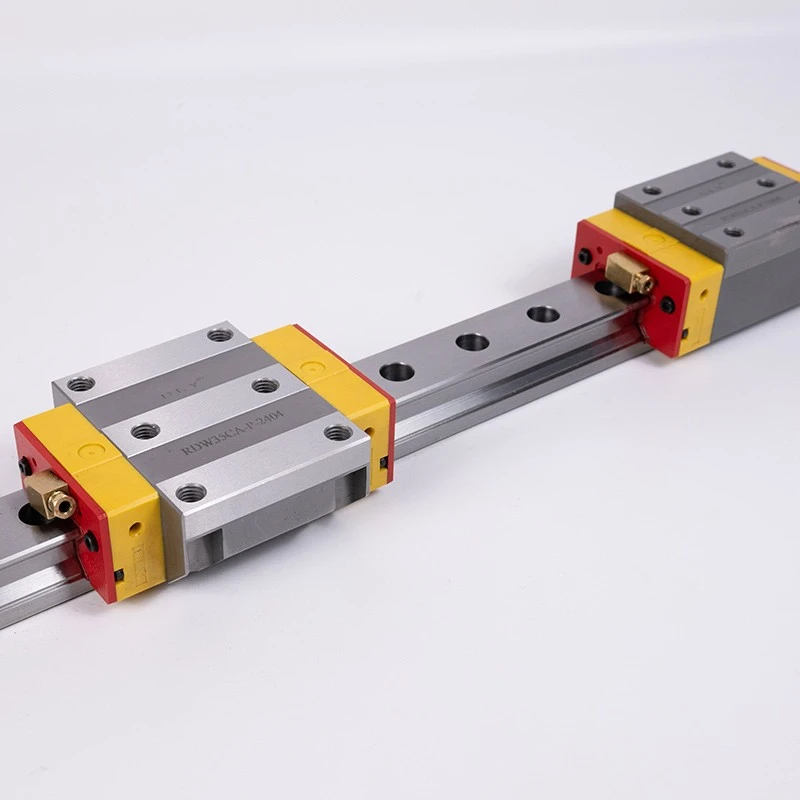

Серия DLY RD — это-роликовые линейные направляющие для тяжелых условий эксплуатации, разработанные для станков и оборудования, требующих высокой жесткости, высокой грузоподъемности и низкой упругой деформации. Цилиндрические ролики образуют линейный контакт с дорожками качения, обеспечивая большую жесткость под нагрузкой, чем обычные направляющие шарикового-типа. В серию входят блоки квадратного-типа RDH и блоки фланцевого-типа RDW размером 15–65 со стандартными и длинными вариантами блоков, индивидуальной длиной направляющих и классами точности H, P, SP и UP.
Отправить запрос
Описание
Отправить запрос

Серия DLY RD — это тяжелая-работароликовые линейные направляющиеПредназначен для станков и промышленного оборудования, требующих высокой жесткости, высокой грузоподъемности и стабильного точного движения. В отличие от обычных направляющих шарикового-типа, в серии RD в качестве тел качения используются цилиндрические ролики. Полученная структура линейного-контакта снижает упругую деформацию под нагрузкой и повышает жесткость системы линейного перемещения.

В серию входят блоки квадратного-типа RDH и блоки фланцевого-типа RDW размерами 15, 20, 25, 30, 35, 45, 55 и 65. Доступны стандартные и длинные блоки для различных требований к нагрузке и монтажу. Типичные области применения включают обрабатывающие центры с ЧПУ, шлифовальные станки, тяжелое-режущее оборудование, машины для литья под давлением и большие портальные машины.

Как производитель линейных направляющих, DLY может поставлять подходящие рельсы и блоки, рельсы индивидуальной длины, различные классы точности и варианты предварительного натяга. Другие решения по перемещению больших-нагрузок см. в нашейЛинейные направляющие для тяжелых условий эксплуатациидиапазон.

Роликовый элемент:Цилиндрические ролики
Доступные размеры: 15, 20, 25, 30, 35, 45, 55, 65
Типы блоков:Квадрат RDH / фланец RDW
Классы точности:Ч, П, СП, ВВЕРХ

Технические характеристики продукта

Элемент Спецификация
Продукт Роликовые линейные направляющие RD
Тип направляющей Профильная направляющая-ролика-типа для тяжелых условий эксплуатации
Элемент качения Несущие стальные цилиндрические ролики
Материал рельса S55C
Типы блоков Квадратный тип RDH/фланцевый тип RDW
Доступные размеры 15, 20, 25, 30, 35, 45, 55, 65
Классы точности Ч, П, СП, ВВЕРХ
Максимальная стандартная длина рельса До 4000 мм для типоразмеров 15–20; до 6000 мм для типоразмеров 25–65
Длина рельса Стандартный или обрезанный в соответствии с требуемой длиной и расположением монтажных-отверстий.
Типичные применения Станки с ЧПУ, шлифовальные станки, тяжелое режущее оборудование, термопластавтоматы и портальное оборудование.

Код модели

Полный код модели определяет форму блока, номинальный размер, длину блока и метод монтажа. Предоставление полного кода помогает DLY подтвердить правильную сборку направляющих-и-блоков.

Код Значение
РД Роликовые линейные направляющие серии RD
H Квадратный-блок типа
W Блок фланцевого-типа
15–65 Номинальный размер направляющей
C Грузовой блок стандартной-тяжелой-длины
H Длинный тяжелый-грузовой блок с повышенной грузоподъемностью
A Монтаж сверху
C Монтаж фланцевого блока сверху или снизу

Примеры:RDH25CA идентифицирует стандартный блок квадратного-типа размером 25, установленный сверху. RDW35HC обозначает длинный блок фланцевого-типа размера 35, который можно монтировать сверху или снизу.

Типы блоков

RDH Квадратный-Тип Блок

Блок RDH имеет компактный квадратный корпус и монтируется сверху. Он подходит для конструкций машин с ограниченным боковым пространством и для применений, требующих жесткой и компактной установки.

Фланец RDW-Тип Блок

Блок RDW имеет более широкую фланцевую монтажную поверхность и может монтироваться сверху или снизу. Подходит, если для стола станка требуется более широкая опорная поверхность или крепление снизу-сбоку.

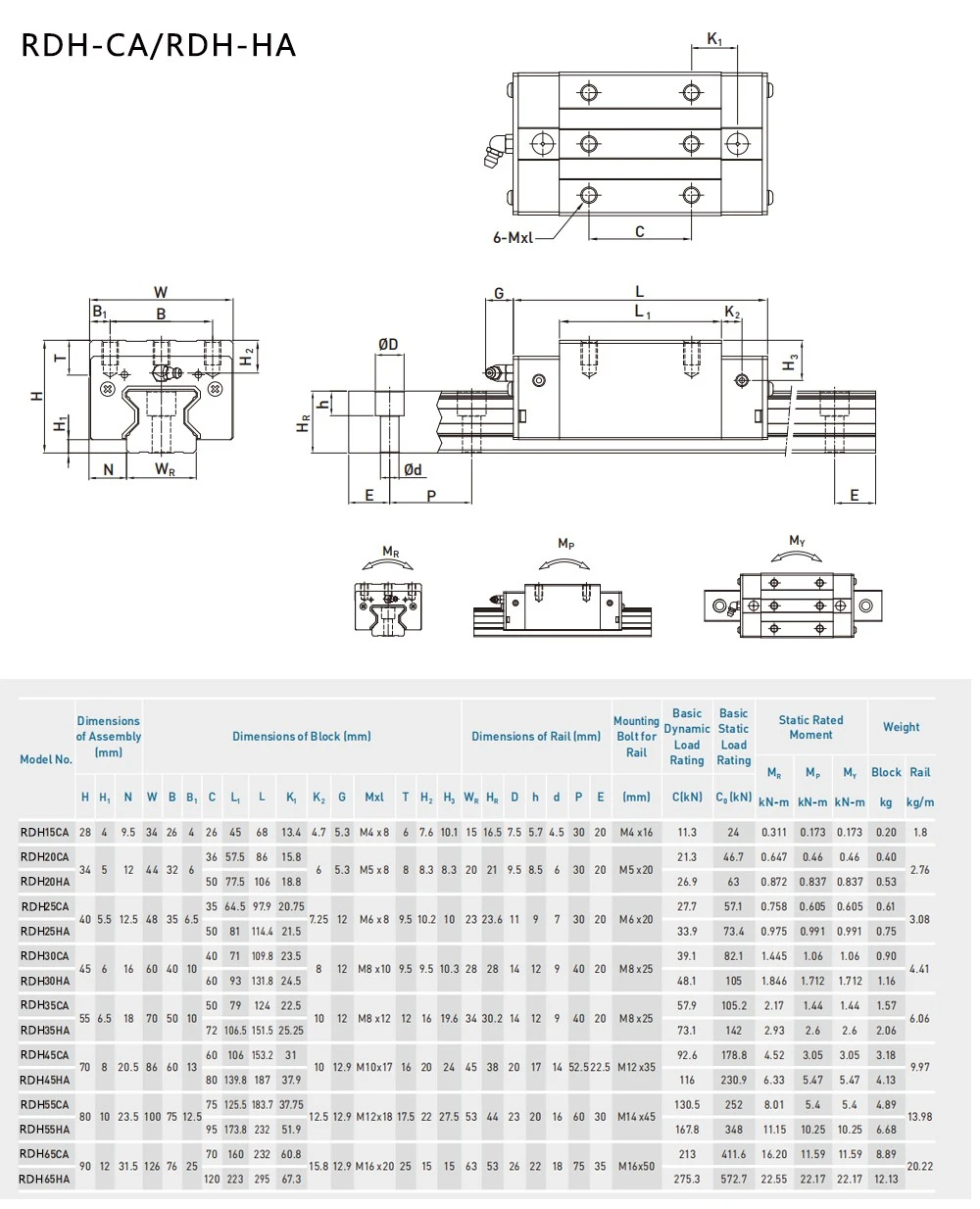

RDH Square-Характеристики типа

Блоки RDH доступны в стандартной конфигурации CA и длинной HA. Длинные блоки обеспечивают более высокие динамические и статические нагрузки за счет увеличения эффективной длины контакта роликов.

Модель Блок Д×Ш×В
(мм)
Общая высота
(мм)
Динамическая нагрузка С
(кН)
Статическая нагрузка C₀
(кН)
Вес блока
(кг)
РДХ15CA 68×34×24 28 11.3 24 0.20
РДХ20СА 86×44×29 34 21.3 46.7 0.40
РДХ20ХА 106×44×29 34 26.9 63 0.53
РДХ25CA 97.9×48×34.5 40 27.7 57.1 0.61
РДХ25ХА 114.4×48×34.5 40 33.9 73.4 0.75
РДХ30CA 109.8×60×39 45 39.1 82.1 0.90
РДХ30ХА 131.8×60×39 45 48.1 105 1.16
РДХ35CA 124×70×48.5 55 57.9 105.2 1.57
РДХ35ХА 151.5×70×48.5 55 73.1 142 2.06
РДХ45CA 153.2×86×62 70 92.6 178.8 3.18
РДХ45ХА 187×86×62 70 116 230.9 4.13
РДХ55CA 183.7×100×70 80 130.5 252 4.89
РДХ55ХА 232×100×70 80 167.8 348 6.68
РДХ65CA 232×126×78 90 213 411.6 8.89
РДХ65ХА 295×126×78 90 275.3 572.7 12.13

RDW фланец-Характеристики типа

Блоки RDW имеют более широкий фланцевый корпус и поддерживают монтаж сверху или снизу. CC – это блок стандартной-длины, а HC – длинный блок для приложений, требующих повышенной грузоподъемности.

Модель Блок Д×Ш×В
(мм)
Общая высота
(мм)
Динамическая нагрузка С
(кН)
Статическая нагрузка C₀
(кН)
Вес блока
(кг)
РДВ15CC 68×47×20 24 11.3 24 0.22
РДВ20CC 86×63×25 30 21.3 46.7 0.47
РДВ20HC 106×63×25 30 26.9 63 0.63
РДВ25CC 97.9×70×30.5 36 27.7 57.1 0.72
RDW25HC 114.4×70×30.5 36 33.9 73.4 0.91
РДВ30CC 109.8×90×36 42 39.1 82.1 1.16
РДВ30HC 131.8×90×36 42 48.1 105 1.52
РДВ35CC 124×100×41.5 48 57.9 105.2 1.75
RDW35HC 151.5×100×41.5 48 73.1 142 2.40
РДВ45CC 153.2×120×52 60 92.6 178.8 3.43
РДВ45HC 187×120×52 60 116 230.9 4.57
РДВ55CC 183.7×140×60 70 130.5 252 5.43
RDW55HC 232×140×60 70 167.8 348 7.61
РДВ65CC 232×170×78 90 213 411.6 11.63
РДВ65HC 295×170×78 90 275.3 572.7 16.58

Указанные значения грузоподъемности и размеры являются данными для выбора продукта. Окончательную длину направляющей, положение монтажного-отверстия, точность и предварительную нагрузку необходимо подтвердить перед заказом.

Технические характеристики рельсов

Размер Ширина рельса
(мм)
Высота рельса
(мм)
Максимальная длина
(мм)
Вес рельса
(кг/м)
15 15 16.5 4000 1.80
20 20 21 4000 2.76
25 23 23.6 6000 3.08
30 28 28 6000 4.41
35 34 30.2 6000 6.06
45 45 38 6000 9.97
55 53 44 6000 13.98
65 63 53 6000 20.22

Структура роликовых направляющих

Цилиндрические ролики образуют линейный контакт с закаленными дорожками качения, тогда как стальные шарики в основном образуют точечный контакт. Под внешней нагрузкой структура роликового контакта вызывает меньшую упругую деформацию и придает направляющей большую жесткость.

Дорожки качения расположены с углом контакта 45-градусов, что позволяет направляющим воспринимать радиальные, обратные-радиальные и боковые нагрузки. Такое четырехрядное расположение обеспечивает высокую грузоподъемность и жесткость во всех четырех основных направлениях.

  • Роликовая система циркуляции:направляющая, корпус блока, цилиндрические ролики, торцевые крышки и возвратные пути.
  • Система смазки:Смазочный ниппель и внутренние смазочные каналы для периодического обслуживания.
  • Система уплотнения:Торцевые и нижние уплотнения помогают уменьшить попадание пыли и мусора.
  • Дополнительная защита:Дополнительные скребки или защитные аксессуары можно выбрать в зависимости от рабочей среды.

Преимущества продукта

Высокая жесткость: Структура роликового контакта ограничивает упругое смещение и помогает станку сохранять жесткость во время тяжелого резания и точной обработки.
Тяжелая нагрузка:Несколько рядов цилиндрических роликов обеспечивают высокие динамические и статические нагрузки для больших столов станков и тяжелых движущихся узлов.
Четырех-направленная загрузка:Дорожка качения под углом 45-градусов выдерживает радиальные, обратно-радиальные и боковые нагрузки со сбалансированной жесткостью.
Стабильная точность:Уменьшение деформации под нагрузкой помогает улучшить стабильность обработки, постоянство позиционирования и качество поверхности.

Выбор RD и HD

И RD, и HD подходят для линейного перемещения,-несущего нагрузку, но в них используются разные тела качения и они рассчитаны на разные требования к жесткости.

Ряд Элемент качения Основная характеристика Типичный выбор
HD Стальные шарики Плавное движение и общая-высокая производительность при больших нагрузках Общее машиностроение и промышленная автоматизация
РД Цилиндрические ролики Более высокая жесткость и меньшая деформация при большой нагрузке. Станки, тяжелая резка и большие движущиеся конструкции

RD обычно выбирают, когда основными проблемами являются жесткость и контроль деформации. HD может быть более подходящим, когда приложение требует плавного-движения общего назначения без более высокой жесткости роликовых направляющих.

Точность и предварительная нагрузка

Роликовые линейные направляющие серии RD доступны в классах точности H, P, SP и UP. Требуемый класс следует выбирать в зависимости от точности позиционирования, параллельности работы, конструкции машины и условий сборки.

Оценка Общий выбор
H Общее машинное и промышленное оборудование
P Станки с ЧПУ и оборудование прецизионного позиционирования
СП Высокоточные-станки и измерительное оборудование
ВВЕРХ Приложения со строгими требованиями-к точности работы

Предварительная нагрузка влияет на жесткость системы, сопротивление движению и срок службы. Соответствующую предварительную нагрузку следует подтверждать в соответствии с нагрузкой, точностью монтажа, рабочей скоростью и требуемой жесткостью, а не выбирать только по максимально возможному уровню.

Приложения

обрабатывающие центры с ЧПУ
шлифовальные станки с ЧПУ
Тяжелые-режущие станки
Машины для литья под давлением
Электроэрозионные машины
Машины для резки проволоки
Плано фрезы
Большие портальные машины

Производство и проверка

DLY контролирует обработку направляющих и сборку блоков для поддержания стабильных рабочих характеристик. Производственный процесс включает подготовку сырья, сверление, термообработку, правку, профильное шлифование, шлифование поверхностей, очистку, сборку и проверку.

При проверке основное внимание уделяется ширине рельса, высоте рельса, высоте блока в сборе, состоянию дорожек качения, параллельности движения, прямолинейности и качеству поверхности. Подходящие друг к другу направляющие-и-блоки также проверяются на плавность хода, стабильную предварительную нагрузку и ненормальное заклинивание роликов перед упаковкой.

Направляющие имеют защиту от-коррозии и удобную упаковку для-транспортировки на дальние расстояния. Длинные рельсы могут быть упакованы в усиленные деревянные ящики в зависимости от их длины и количества заказа.

Информация для заказа

Чтобы выбрать и оценить роликовую линейную направляющую RD, предоставьте следующую информацию:

  • Полная блочная модель, например RDH25CA или RDW35HC.
  • Требуемая длина рельса
  • Количество блоков на рельс
  • Количество рельсов
  • Класс точности
  • Требования к предварительному натягу или жесткости
  • Расположение монтажных-отверстий или чертеж, если указано
  • Область применения машины, рабочая нагрузка и скорость, если требуется помощь в выборе

Клиентам, у которых нет полной модели, DLY может порекомендовать подходящую конфигурацию после подтверждения направления нагрузки, движущейся массы, места для установки, требуемой жесткости и условий эксплуатации.

Часто задаваемые вопросы



Вопрос: Что такое роликовые линейные направляющие RD?

О: RD — это серия профильных направляющих роликового-типа DLY. В нем используются цилиндрические ролики для достижения высокой жесткости, высокой грузоподъемности и низкой упругой деформации в требовательных системах линейного движения.

Вопрос: В чем разница между RDH и RDW?

О: RDH — это компактный блок квадратного-типа, устанавливаемый сверху. RDW — это более широкий блок фланцевого-типа, который можно монтировать сверху или снизу. Выбор в основном зависит от монтажной поверхности и доступного места для установки.

Вопрос: В чем разница между CA и HA или CC и HC?

О: CA и CC идентифицируют стандартные блоки-тяжелой-длины. HA и HC — это более длинные блоки с более высокими показателями динамической и статической нагрузки. Длинные блоки подходят, когда требуется более высокая несущая способность и жесткость.

Вопрос: Когда следует выбирать роликовую направляющую вместо шариковой направляющей?

О: Роликовые направляющие обычно предпочтительнее, когда большие нагрузки, высокая жесткость системы и снижение деформации более важны, чем универсальные-характеристики движения. Типичные примеры включают обрабатывающие центры, шлифовальные станки и крупное портальное оборудование.

Вопрос: Может ли DLY предоставить рельсы индивидуальной длины?

А: Да. Рельсы можно отрезать по необходимой длине. Перед производством компания DLY также может подтвердить шаг монтажных-отверстий и расстояние от конца рельса.

Вопрос: Могут ли рельсы и блоки поставляться в виде согласованных сборок?

А: Да. DLY может поставлять рельсы и блоки в виде согласованных узлов. Перед упаковкой проверяются модель, длина рельса, количество блоков, рабочее состояние и предварительная нагрузка.





Запросить поддержку по выбору направляющих RD

Отправьте нам необходимую модель, длину рельса, количество блоков, класс точности и область применения. Если модель не подтверждена, предоставьте информацию о нагрузке и монтаже для технического выбора.
