В современной технике автоматизации ШВП и линейные направляющие редко используются самостоятельно. В большинстве станков с ЧПУ, платформах автоматизации, системах лазерной резки и прецизионном подвижном оборудовании эти два компонента обычно объединяются в полную систему линейного перемещения.
Шарико-винтовая передача обеспечивает движущую силу, а линейная направляющая контролирует направление движения, жесткость и устойчивость. Только когда они работают вместе, машина может достичь плавного, точного и повторяемого линейного движения.
Многим новичкам эти компоненты могут показаться похожими, поскольку оба установлены на одной оси станка. Однако их функции совершенно разные. Понимание того, как взаимодействуют ШВП и линейные направляющие, является одной из наиболее важных основ проектирования систем механического движения.

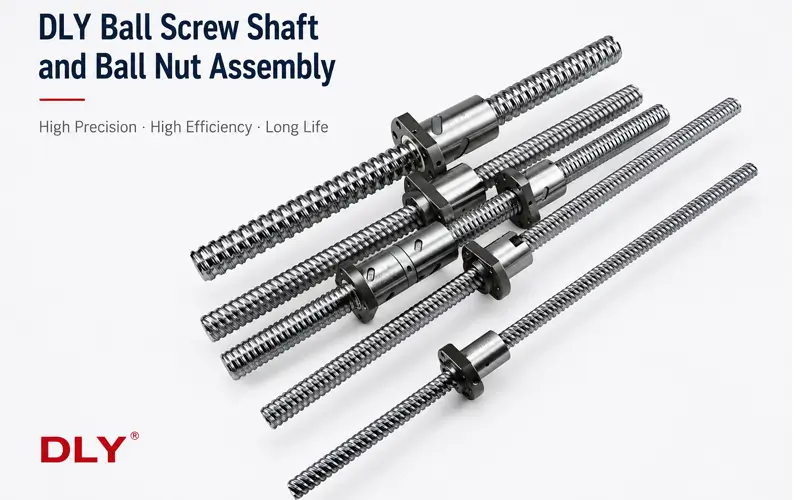

Что такое шариковый винт?
Шарико-винтовая передача — это компонент механической передачи, который преобразует вращательное движение в линейное движение. Обычно он состоит из винтового вала, шариковой гайки и рециркулирующих стальных шариков.
Когда винт вращается, шарики циркулируют внутри гайки, уменьшая трение и обеспечивая плавное линейное движение. По сравнению с традиционными ходовыми винтами шарико-винтовые пары обеспечивают более высокую эффективность передачи, меньшее трение, лучшую точность позиционирования, более высокую скорость и более длительный срок службы.
Благодаря этим преимуществам шарико-винтовые пары широко используются в станках с ЧПУ, полупроводниковом оборудовании, промышленной автоматизации, электрических приводах и системах прецизионного позиционирования.
Однако сама по себе ШВП не может обеспечить стабильность движения или предотвратить отклонение платформы во время движения. Именно здесь линейные направляющие становятся незаменимыми.

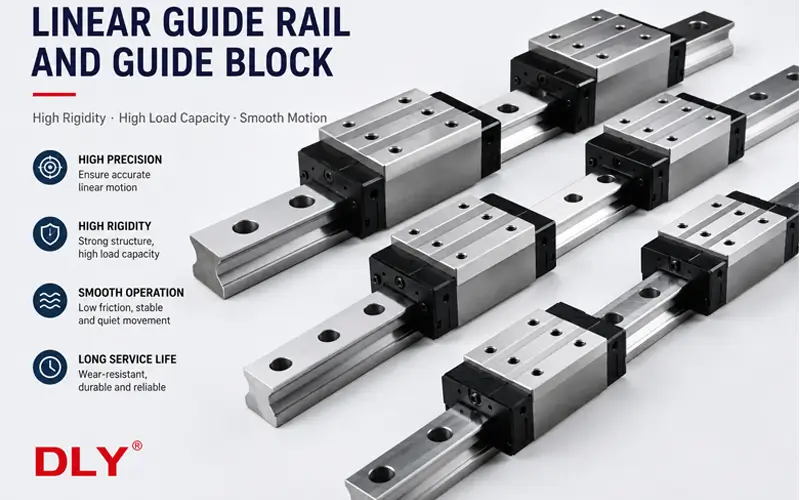

Что такое линейная направляющая?
Линейная направляющая — это компонент, направляющий движение, используемый для поддержки и направления движущихся платформ по прямой траектории. Типичная система линейных направляющих включает направляющую, направляющий блок и катящиеся шарики или ролики.
Направляющий блок плавно перемещается по рельсу, сохраняя при этом жесткость и стабильность позиционирования. Линейные направляющие предназначены для поддержки нагрузок, поддержания-прямолинейного движения, снижения вибрации, повышения жесткости и предотвращения наклона платформы.
В отличие от ШВП, линейные направляющие не создают движущую силу. Их основная цель – обеспечить стабильное и контролируемое движение. Без надлежащей системы направляющих даже высокоточная-ШВП не может гарантировать стабильную работу машины.
Самая большая разница между ШВП и линейными направляющими
Многие новые инженеры неправильно понимают взаимосвязь между этими двумя компонентами. Некоторые люди считают, что за движение машины отвечают линейные направляющие. Другие полагают, что только шариковый винт может завершить систему линейного движения.
| Компонент | Основная функция | Простое объяснение |
|---|---|---|
| Шариковый винт | Создает тягу и линейный привод | Как двигатель системы движения |
| Линейное руководство | Контролирует направление и поддерживает нагрузку | Как трек, который сохраняет движение стабильным |
Человек создает движение. Другой гарантирует, что движение остается стабильным, прямым и точным. Оба незаменимы в современном точном оборудовании.
Почему шарико-винтовые передачи и линейные направляющие работают вместе
В большинстве систем линейного перемещения шариковинтовые пары и линейные направляющие представляют собой комбинированную конструкцию. Шариковый винт толкает или тянет движущуюся платформу. В то же время линейные направляющие сохраняют устойчивость платформы и предотвращают нежелательное движение.
Без линейных направляющих
- Платформа может трястись.
- Груз может наклониться.
- Точность может снизиться.
- Вибрация может усилиться.
Без ШВП
- Система не может генерировать контролируемое линейное движение.
- Платформа не имеет точного источника движения.
- Управление позиционированием становится невозможным.
Вот почему современные станки с ЧПУ почти всегда используют оба компонента вместе.

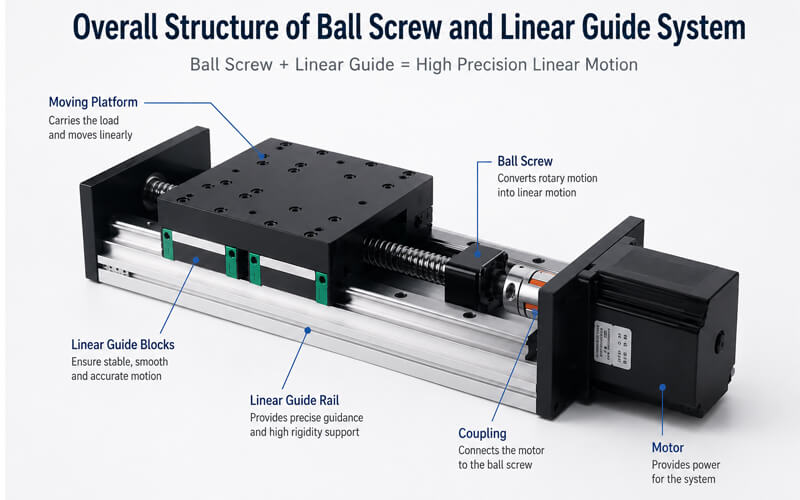

Типичная структура линейного движения
Типичная система перемещения часто включает в себя одну шариковинтовую передачу, две линейные направляющие, четыре направляющих блока, двигатель и муфту, а также подвижную платформу. Эта структура обеспечивает как движущую силу, так и механическую стабильность.
Как передается движение
Сначала вращается двигатель. Затем муфта передает крутящий момент на шариковый винт. При вращении винта шариковая гайка перемещается вдоль вала винта. Движущаяся платформа движется вперед или назад. При этом линейные направляющие сохраняют стабильное движение и поддерживают нагрузку.
Во время работы шарико-винтовая передача обеспечивает передачу, а линейные направляющие контролируют точность перемещения. Эта комбинация позволяет машинам достигать высокой точности, высокой повторяемости, плавного движения и стабильной обработки грузов.
Почему во многих станках используются две линейные направляющие с одной шарико-винтовой передачей
Обычной конструкцией средств автоматизации является одна центральная ШВП с двумя параллельными линейными направляющими. Такая конструкция значительно повышает жесткость и стабильность системы.
Двойная-направляющая помогает предотвратить наклон платформы, равномерно распределить нагрузку, улучшить-антивибрационные характеристики, повысить точность движения и выдерживать более высокие нагрузки.
Общие применения шарико-винтовых и линейных направляющих систем
Станки с ЧПУ
Станки с ЧПУ требуют высокой точности позиционирования и жесткости. Шарико-винтовые пары обеспечивают точный контроль движения, а линейные направляющие обеспечивают стабильность резания во время обработки.
Оборудование для автоматизации
Системы промышленной автоматизации зависят от плавного и повторяемого движения. Модули линейного перемещения часто объединяют ШВП и направляющие в компактные узлы.
Полупроводниковое оборудование
Производство полупроводников требует чрезвычайно стабильного движения с низким-вибрацией. Прецизионные-шариковые винты и линейные направляющие обычно используются в системах обработки пластин.
Упаковочные машины
Упаковочные системы часто работают непрерывно на высокой скорости. Комбинация помогает поддерживать надежное и точное движение.
Как выбрать правильную комбинацию
Для разных применений требуются разные конфигурации шариковых винтов и линейных направляющих. Для систем автоматизации с небольшой-нагрузкой инженеры могут выбрать ШВП меньшего размера, компактные направляющие и меньшую предварительную нагрузку.
Для машин с большой-нагрузкой обычно предпочтительны винты большего диаметра, более широкие направляющие и конструкции с более высокой-жесткостью. Для высокоскоростных-применений более важными становятся ходовые шариковые винты большего размера, системы направляющих с низким-трением и улучшенная конструкция системы смазки.
| Необходимость применения | Рассмотрение шарико-винтовой передачи | Рассмотрение линейной направляющей |
|---|---|---|
| Легкая-автоматизация нагрузки | Меньший диаметр, стандартный провод | Компактный размер рельса |
| Платформа для тяжелых-грузов | Больший диаметр винта | Более широкие рельсы и повышенная жесткость |
| Высокоскоростное-движение | Больший шаг и хорошая смазка | Низкое-трение, гладкие-беговые блоки |
| Точное позиционирование | Более высокий класс точности | Стабильная предварительная нагрузка и правильная установка |
При выборе компонентов инженеры обычно учитывают грузоподъемность, длину хода, точность позиционирования, требования к скорости, пространство для установки и условия окружающей среды. Выбор правильной комбинации напрямую влияет на производительность и срок службы машины.
Общие проблемы в системах линейного движения
Вибрация во время движения
Вибрация может быть вызвана неправильной установкой направляющей, недостаточной жесткостью, несоосностью ШВП или плохой смазкой.
Сниженная точность позиционирования
Снижение точности может быть результатом износа ШВП, загрязнения направляющей, неплотной установки или чрезмерной потери предварительного натяга.
Шум во время работы
Шум часто появляется при недостаточной смазке, износе компонентов, плохой точности установки или повреждении направляющих. Правильная установка и обслуживание необходимы для долгосрочной-стабильности движения.
Заключение
ШВПилинейные направляющиене являются конкурирующими компонентами. Они являются взаимодополняющими частями одной и той же системы линейного движения.
Шарико-винтовая передача генерирует движущую силу и преобразует вращательное движение в точное линейное движение, в то время как линейная направляющая сохраняет стабильность, поддерживает нагрузку и обеспечивает точное направление движения.
В современных станках с ЧПУ, средствах автоматизации и системах прецизионного позиционирования эти два компонента обычно объединяются в единый модуль движения для достижения плавного, надежного и повторяемого линейного движения.
Понимание того, как шарико-винтовые передачи и линейные направляющие работают вместе, не только помогает улучшить конструкцию станков, но и помогает инженерам выбирать более подходящие решения перемещения для различных промышленных применений.
Поскольку промышленная автоматизация продолжает развиваться, комбинация ШВП и линейных направляющих останется одной из важнейших основ прецизионных систем линейного перемещения.
Часто задаваемые вопросы
Вопрос: Может ли ШВП работать без линейной направляющей?
О: Технически да, но системе обычно не хватает стабильности и точности. В большинстве практических приложений требуются линейные направляющие для поддержки и направления движения.
Вопрос: Создают ли линейные направляющие движение?
О: Нет. Линейные направляющие только направляют и поддерживают движение. Движущая сила обычно исходит от шарикового винта, ременной системы или линейного двигателя.
Вопрос: Почему с одной ШВП часто используются две линейные направляющие?
О: Использование двух направляющих повышает жесткость, предотвращает наклон и более равномерно распределяет нагрузку.
Вопрос: Что важнее: шариковый винт или линейная направляющая?
Ответ: Оба важны, поскольку выполняют разные функции в одной и той же системе движения. Шарико-винтовая передача обеспечивает движущую силу, а линейная направляющая обеспечивает поддержку и устойчивость.
Вопрос: Где обычно используются шарико-винтовые и линейные направляющие?
Ответ: Они обычно используются в станках с ЧПУ, оборудовании автоматизации, лазерных станках, упаковочных системах, полупроводниковом оборудовании и платформах точного позиционирования.
